Flame Retardant Formlabs Resina para impresora 3D

Flame Retardant Resin – Resina autoextinguible para piezas industriales exigentes

La Flame Retardant Resin de Formlabs es una resina técnica especializada, diseñada para fabricar piezas rígidas, resistentes al calor y con certificación de seguridad contra incendios. Su formulación sin halógenos cumple con la clasificación UL 94 V-0, así como las normativas FAR 25.853 y ASTM E662, convirtiéndola en una solución ideal para aplicaciones aeroespaciales, automotrices, ferroviarias y electrónicas.

Gracias a su excelente comportamiento frente al fuego, humo y toxicidad (FST), esta resina permite imprimir componentes seguros, duraderos y funcionales directamente desde impresoras SLA Formlabs, sin necesidad de herramientas o moldes.

¿Por qué elegir Flame Retardant Resin?

• Autoextinguible y segura: Certificación UL 94 V-0 a 3 mm, con excelentes resultados FST según ASTM E662 y BSS 7239.
• Alta estabilidad térmica: Temperatura de flexión bajo carga de hasta 83 °C (1,8 MPa) y transición vítrea de 144 °C.
• Gran resistencia mecánica: Soporta hasta 41 MPa de tracción y 75 MPa de flexión, ideal para piezas funcionales sometidas a carga.
• Resistencia química y a la fluencia: Mantiene su forma y propiedades bajo calor prolongado y exposición a fluidos industriales.
• Baja emisión de humos y gases tóxicos: Aprobada para entornos cerrados o con riesgo de incendio, como interiores de vehículos o aparatos eléctricos.
• Color gris claro: Ideal para piezas visibles o expuestas en entornos profesionales e industriales.

Aplicaciones recomendadas

• Montajes eléctricos o electrónicos con requisitos de aislamiento
• Piezas internas en ferrocarriles, aviones o automóviles

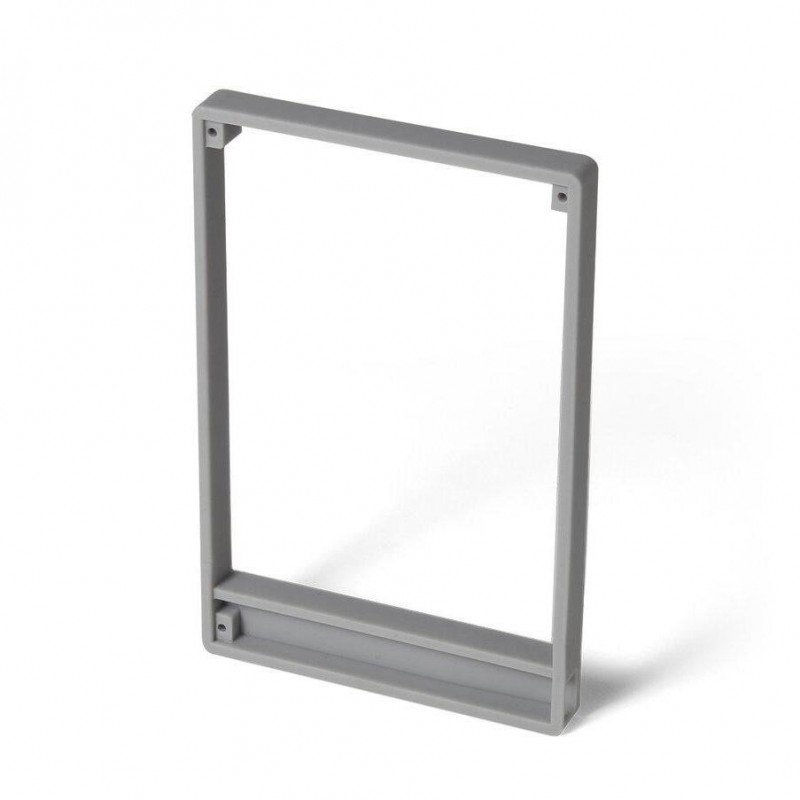

• Sujeciones, bastidores y carcasas resistentes al fuego
• Prototipos o componentes funcionales que deban pasar normas FST
• Aplicaciones en entornos con fuentes de ignición o temperaturas elevadas

Propiedades técnicas (poscurado a 80 °C – 120 min)

• Resistencia a tracción: 41 MPa
• Módulo de tracción: 3,1 GPa
• Alargamiento de rotura: 7,1 %
• Resistencia a flexión: 75 MPa
• Módulo de flexión: 2,7 GPa
• Resiliencia Izod entallada: 22 J/m
• Resiliencia Izod no entallada: 257 J/m
• Dureza Shore: 80D
• Temperatura de flexión bajo carga: 83 °C (1,8 MPa), 111 °C (0,45 MPa)
• Temperatura de transición vítrea (Tg): 144 °C
• Densidad: 1,25 g/cm³
• Viscosidad (25 °C): 4500–5000 cP

Certificaciones de seguridad

• UL 94: V-0 (3 mm), V-1 (2,5 mm), HB (1,5 mm)
• FAR 25.853: Aprobada para quemado vertical de 12 segundos
• ASTM E662: Generación de humo baja con llama a 3 mm y 5 mm
• BSS 7239: Aprobada por su baja toxicidad de gases
• ASTM E595: Cumple requisitos de desgasificación para entornos de vacío

Resistencia a productos químicos

Flame Retardant Resin mantiene su estabilidad estructural frente a aceites, combustibles, refrigerantes, agua salada, alcohol isopropílico y otros productos industriales. No es compatible con disolventes agresivos como ácidos concentrados o acetona.

Compatibilidad

• Impresoras compatibles: Form 3, 3+, 3B, 3B+, 3L, 3BL
• Tanques compatibles: Form 3 Resin Tank V2.1 / Form 3L Resin Tank V3
• Poscurado recomendado: 80 °C durante 120 minutos en Form Cure o Form Cure L
• Lavado recomendado: 10 minutos en alcohol isopropílico (≥99 %) o 15 minutos en TPM

Una solución segura y funcional para piezas críticas

La Flame Retardant Resin permite a ingenieros, diseñadores e integradores crear piezas funcionales que cumplan con las más altas exigencias de resistencia térmica, mecánica y de seguridad contra incendios. Su excelente rendimiento en entornos industriales, junto con su compatibilidad con el ecosistema SLA de Formlabs, la convierte en una elección fiable para prototipado avanzado, producción limitada y aplicaciones finales.
