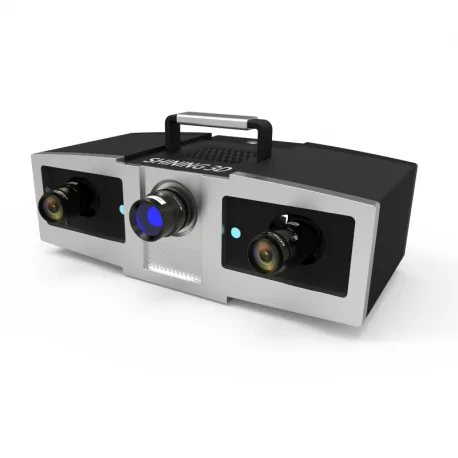

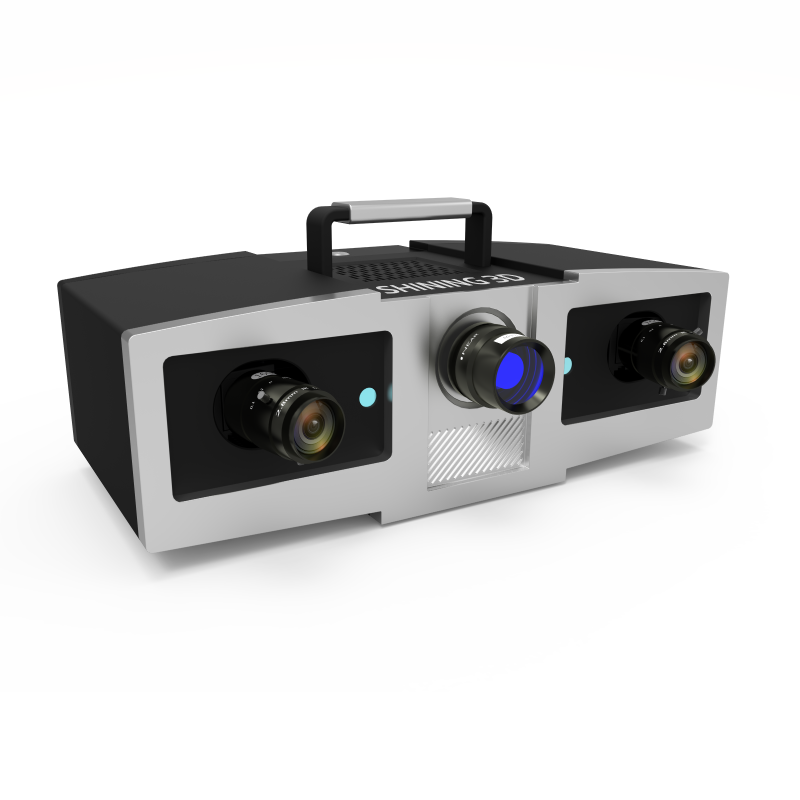

OptimScan 5M Plus – Escáner 3D industrial de ultra precisión para metrología avanzada

El OptimScan 5M Plus de Shining 3D es un escáner 3D metrológico de alto rendimiento diseñado para sectores como la automoción, aeroespacial, manufactura de moldes y control de calidad. Su sistema de proyección de luz azul estrecha y cámaras duales de alta resolución de 5 megapíxeles ofrece un nivel de precisión excepcional de hasta 0.005 mm por disparo, capturando geometrías complejas con rapidez y detalle.

Su estructura modular permite el intercambio entre tres juegos de lentes industriales que proporcionan rangos de escaneo de 100 × 75 mm, 200 × 150 mm y 400 × 300 mm, adaptándose fácilmente a objetos de distintos tamaños y necesidades de resolución.

¿Por qué elegir el OptimScan 5M Plus?

• Precisión metrológica superior: Ofrece una exactitud de escaneo de hasta 0.005 mm, garantizando capturas ultra detalladas incluso en piezas complejas.
• Versatilidad de escaneo: Los lentes intercambiables permiten múltiples rangos según el tamaño del objeto, mejorando la adaptabilidad y eficiencia del escaneo.
• Captura de alta resolución: Equipado con cámaras industriales de 5 MP y proyección 1080P para una definición máxima en cada medición.
• Función HDR integrada: Escanea objetos de alto contraste (blancos y negros) sin pérdida de datos o distorsión visual.
• Inteligencia de alineación: Incluye alineación automática de marcadores con un solo clic y control global GREC para una precisión de montaje optimizada.
• Detección de vibraciones: Sistema interno que monitoriza el entorno en tiempo real, reduciendo interferencias que podrían afectar la calidad de los datos.

Aplicaciones industriales del OptimScan 5M Plus

• Control dimensional y inspección de calidad 3D sin contacto
• Ingeniería inversa de piezas metálicas, plásticas y compuestas
• Fabricación de moldes, troqueles y plantillas de producción
• Prototipado técnico y validación funcional de componentes
• Captura y digitalización de piezas para diseño asistido por CAD

Flujo de trabajo digital optimizado

El OptimScan 5M Plus se integra con software de ingeniería y metrología para cubrir desde la captura hasta la conversión CAD:

• Importación de datos: Compatible con formatos comunes (.asc, .stl, .obj) y datos de otros escáneres
• Procesamiento: Herramientas para alinear, fusionar, optimizar, cerrar mallas, suavizar y reducir datos
• Reconstrucción: Crea superficies NURBS con ajustes de curvatura, secciones y perfiles automáticos
• Conversión a CAD: Transforma la malla en cuerpos híbridos sólidos y superficies precisas
• Inspección y tolerancias: Soporte para tolerancias GD&T y análisis de desviación entre CAD y escaneado
• Generación de informes: Exportación automática de informes visuales con gráficos y métricas

Especificaciones técnicas del OptimScan 5M Plus

• Rango de escaneo: 100 × 75 mm / 200 × 150 mm / 400 × 300 mm
• Precisión por disparo: 0.005 mm / 0.01 mm / 0.015 mm
• Distancia entre puntos: 0.04 mm / 0.08 mm / 0.16 mm
• Resolución de cámaras: 5 MP ×2 (industrial)
• Fuente de luz: Luz azul LED (banda estrecha)
• Velocidad de escaneo: ≤ 1.5 segundos por captura
• Método de escaneo: Luz estructurada sin contacto
• Formatos de salida: .asc, .stl, .obj, entre otros
• Peso del escáner: 6.8 kg
• Tamaño del equipo: 435 × 300 × 200 mm
• Condiciones de trabajo: 0–40 °C / 10–90% de humedad
• Requisitos del sistema: CPU i7 8700+, 32 GB RAM, GPU NVIDIA GTX 1080+ con ≥4 GB VRAM, USB 3.0

Compatibilidad con software

Compatible con software de ingeniería inversa, CAD y metrología como:

• Geomagic Design X
• Geomagic Control X
• PolyWorks
• CATIA, NX, SolidWorks, Creo, Inventor

Una solución precisa y flexible para digitalización 3D

El OptimScan 5M Plus destaca por su capacidad de escaneo flexible, precisión metrológica, y facilidad de uso, lo que lo convierte en una solución idónea para tareas de inspección, validación de diseño, análisis de tolerancia e ingeniería inversa. Su arquitectura avanzada y su compatibilidad con entornos CAD/CAM modernos lo convierten en una herramienta indispensable para cualquier entorno industrial que exija exactitud, eficiencia y resultados confiables.
