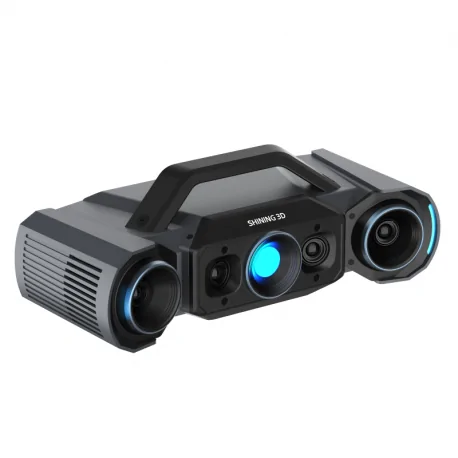

OptimScan Q12 – Escáner 3D industrial de ultra precisión para inspección metrológica automatizada

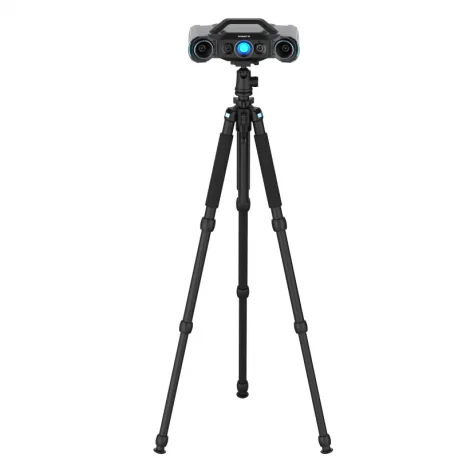

El OptimScan Q12 de Shining 3D representa la nueva generación de escáneres 3D industriales para metrología avanzada. Diseñado para alcanzar los más altos estándares en inspección dimensional, este escáner combina velocidad, precisión y automatización, convirtiéndose en la herramienta ideal para sectores como automoción, aeroespacial, fabricación de moldes, electrónica y producción industrial en serie.

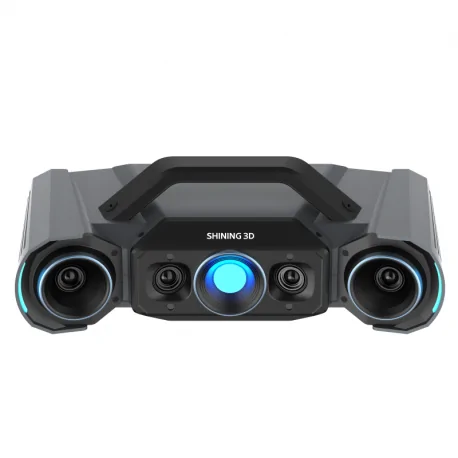

Gracias a su arquitectura óptica con 4 cámaras de 12.3 megapíxeles y su sistema de fusión de imágenes monocular-estéreo (MSF), el Q12 es capaz de capturar detalles geométricos complejos con una resolución excepcional, incluso en piezas con curvaturas, juntas o cavidades profundas. Además, su diseño ergonómico y ligero permite implementarlo fácilmente tanto en flujos manuales como en líneas de inspección totalmente automatizadas con robots.

¿Por qué elegir el OptimScan Q12?

• Precisión metrológica submilimétrica: Con una exactitud de hasta 0.005 mm en el modo de escaneo de corto alcance, es ideal para inspección de tolerancias ajustadas, piezas funcionales, componentes de seguridad y validaciones críticas en procesos de calidad.

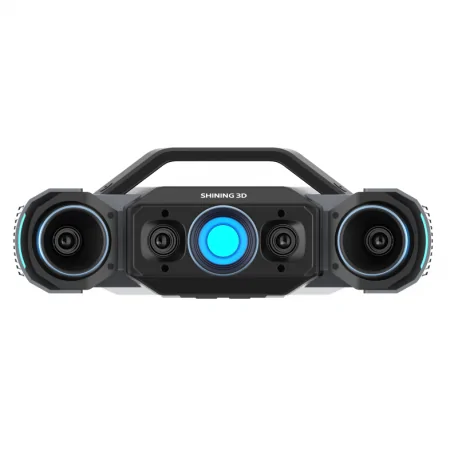

• Resolución superior con cámaras 4 × 12.3 MP: Las cuatro cámaras industriales permiten una reconstrucción precisa de superficies finas, detalles en bordes complejos y piezas con textura mínima, sin comprometer la integridad del modelo 3D.
• Doble rango de escaneo con un solo clic: Alterna entre un área de escaneo de 430 × 300 mm para piezas grandes y 160 × 110 mm para componentes pequeños y detallados, sin necesidad de modificar físicamente las lentes o parámetros ópticos.
• Fusión Monocular-Estéreo (MSF): Mejora significativamente la cobertura y la continuidad de los datos escaneados, especialmente útil para zonas ocultas, geometrías internas o complejas como rebajes y agujeros profundos.
• Escaneo ultrarrápido: El sistema captura cada imagen en menos de 1 segundo y genera más de 12 millones de puntos por disparo. Ideal para producción en serie o escaneos masivos con plazos ajustados.
• Exposición múltiple automática: Adapta dinámicamente los parámetros de captura para superficies reflectantes, negras, blancas o brillantes, eliminando problemas de saturación o falta de datos en zonas críticas.
• Alta portabilidad y diseño robusto: Con un peso de solo 3.5 kg y un tamaño de 366 × 162 × 132 mm, el escáner es fácil de transportar e integrar en distintos entornos industriales, incluso en condiciones adversas.

Aplicaciones industriales del OptimScan Q12

• Inspección de calidad 3D sin contacto: Compara modelos escaneados con CAD de referencia, detectando desviaciones dimensionales, deformaciones, contracciones o fallos de fabricación.
• Ingeniería inversa: Crea modelos digitales de piezas físicas sin planos originales. Ideal para recuperación de piezas obsoletas, rediseño, personalización o fabricación bajo demanda.
• Fabricación de moldes y matrices: Detecta desgastes, imperfecciones o cambios dimensionales en moldes y herramientas de producción, ayudando a mantener tolerancias estables a lo largo del ciclo de vida útil.
• Automoción: Escanea piezas metálicas, plásticas o compuestas en líneas de montaje para verificar la precisión geométrica en tiempo real.
• Aeronáutica: Control de componentes críticos con altas exigencias normativas y tolerancias extremadamente reducidas.
• Producción robotizada: Integración en células automatizadas con brazos robóticos para digitalización masiva y generación automática de informes.

Flujo de trabajo digital automatizado

El OptimScan Q12 está diseñado para integrarse fácilmente en flujos de trabajo totalmente automáticos gracias a su compatibilidad con sistemas robóticos e inspección inteligente. El ciclo completo se puede ejecutar sin intervención humana:

• Configuración del robot: Se programa el recorrido de escaneo con precisión milimétrica.

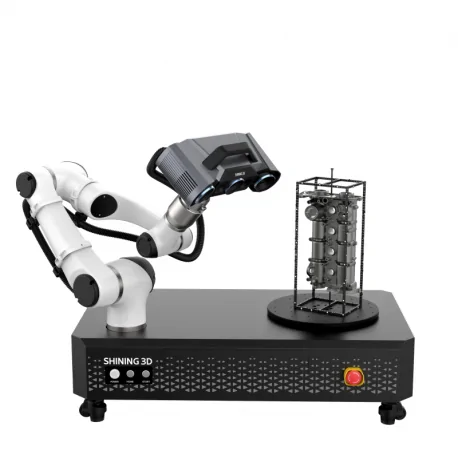

• Escaneo automático: El brazo robótico posiciona el escáner para capturar todas las caras del objeto.
• Análisis de datos: Comparación con archivos CAD, detección de desviaciones, tolerancias GD&T.
• Generación de informes: El sistema exporta informes gráficos con mapas de calor, métricas y observaciones.

Especificaciones técnicas del OptimScan Q12

• Rango de escaneo:
  • Grande: 430 × 300 mm
  • Pequeño: 160 × 110 mm
• Precisión: 0.015 mm (rango grande), 0.005 mm (rango pequeño)
• Resolución de punto: 0.1 mm (grande), 0.04 mm (pequeño)
• Distancia de trabajo: 590 mm (grande), 210 mm (pequeño)
• Profundidad de campo: 300 mm / 60 mm
• Cámaras: 4 × 12.3 megapíxeles industriales
• Fuente de luz: LED azul (alta estabilidad, bajo calor)
• Velocidad de escaneo: < 1 segundo por disparo
• Peso del escáner: 3.5 kg
• Dimensiones físicas: 366 × 162 × 132 mm
• Certificaciones: CE, FCC, ROHS, FDA, UKCA, IP50, TELEC, TiSAX, entre otras
• Normativa de validación: VDI/VDE 2634 Part2, certificado ISO 17025

Una solución de inspección 3D avanzada y escalable

El Shining 3D OptimScan Q12 está diseñado para entornos exigentes que requieren eficiencia, trazabilidad y resultados consistentes. Su facilidad de integración, su arquitectura óptica de alta gama y sus capacidades automatizadas lo convierten en una herramienta esencial para digitalización 3D, inspección industrial e ingeniería inversa. Ideal tanto para pymes tecnológicas como para grandes fabricantes que buscan precisión y escalabilidad.
